Verdichter
Stationäre Maschine im Technikraum. Sie erzeugt die Luft. Sie ist nicht das Netz.
Start / Druckluft
Kategorie · Druckluft
Druckluft
Verdichter, Behälter, Aufbereitung und Ringleitung. Der Druck an der Pistole ist geregelt. Er ist nicht das, was der Kompressor gerade liefert.
Behälter
Nimmt die Stöße. Ein- und Ausschalten folgen dem Druck, nicht jedem Abzug der Pistole.
Ringleitung
Gefälle zum Abscheider, Abgänge von oben. Kein Schlauch quer durch die Bahn.
Aufbereitung
Wasser, Öl und Partikel verlassen die Luft, bevor sie den Lack oder das Werkzeug erreicht.
Regler
Netzdruck und der Druck an jeder Entnahmestelle sind zwei verschiedene Werte.
Kondensat
Wird gesammelt und abgeleitet. Es tropft nicht in die Pistole.
Druckhaltung
Der Regler hält den Wert. Die Leitung schwankt.
Hebebühne, Werkzeug und Pistole ziehen nicht gleichzeitig dieselbe Menge. Ohne Behälter und ohne Regler fällt der Druck am weitesten Abgang genau dann, wenn der Lackierer den Strahl braucht. Der Verdichter deckt die Menge. Der Regler setzt den Arbeitsdruck.
An der Kabine sitzt ein eigener Satz: Leitungsregler, Wasserabscheider, dann Zerstäuberluft, Hornluft und, bei der Druckpistole, der Materialdruck. Jeder mit Manometer. Die Arbeitsdrücke folgen dem Lack. Die drei Maschinengrößen stehen unten bei den Konfigurationen.
Aufbereitung, Stufe für Stufe
Werkstattluft und Lackluft sind nicht dasselbe.
01 Wasser
Zyklon oder Abscheider direkt nach dem Kühler. Das grobe Kondensat ist hier weg, nicht erst in der Pistole.
02 Vorfilter
Partikel, die den Feinstfilter sonst in einem Gang zusetzen.
03 Feinstfilter
Ölnebelfilter vor Werkzeug und vor der Kabine. Lack verträgt Restöl nicht.
04 Trocknung
Kältetrockner oder ein stärkeres Verfahren, wenn das Lacksystem die Feuchte der Luft begrenzt. Die Wahl folgt dem Lack, nicht einem Standard für jede Halle.
05 Aktivstufe
Wenn der Lack Öldampf nicht duldet. Sie sitzt am Abgang der Kabine, nicht zwingend an jedem Schlagschrauber.
06 Regler je Abgang
Die Kabine bekommt ihren Druck. Die Bühne bekommt ihren. Ein Regler für die ganze Halle vermischt beides.

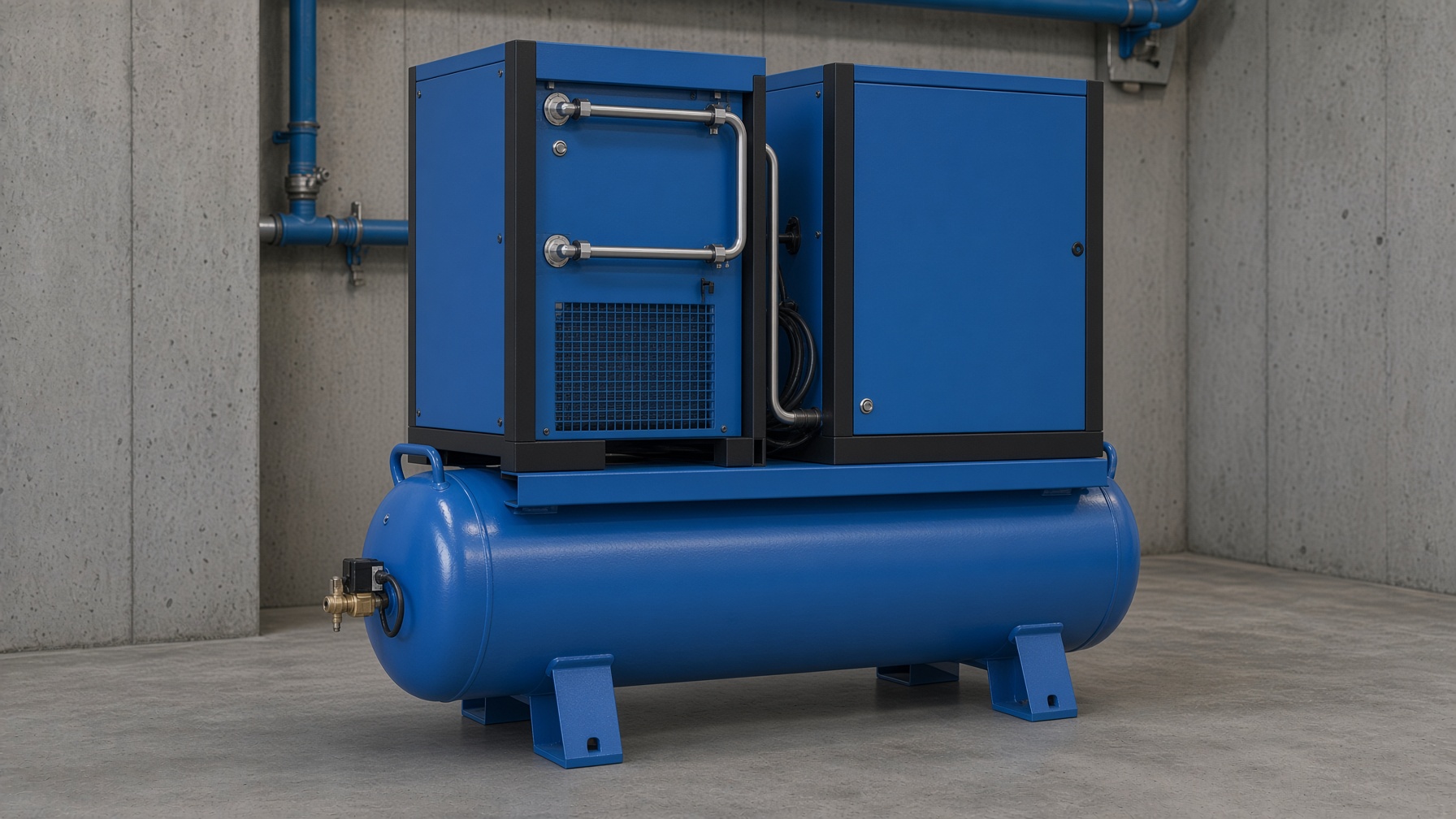

Technischer Raum
Der Verdichter steht nicht in der Bahn.
Ansaugung, Wärme und Kondensat brauchen einen Raum mit Luft und mit Ablauf. Der Schall bleibt dort. Filter und Trockner sind von vorn zu erreichen, ohne die Maschine aus der Ecke zu ziehen. Manometer von Netz und Behälter liegen auf Augenhöhe.
Didaktik
Druck lesen, bevor der Strahl sitzt.
Am Technikplatz und an der Kabine wird gezeigt, welcher Regler welchen Druck setzt: Netz, Zerstäuberluft, Hornluft, Material. Der Unterricht sieht die Manometer, nicht nur das Ergebnis auf dem Blech. Kondensat ablassen gehört dazu. Ein voller Abscheider erklärt Einschlüsse besser als ein Vortrag.
Das Netz
Die Leitung ist ein Gefälle, kein Schlauch.
Ring statt Stich
Ein Ring speist jeden Abgang von zwei Seiten. Fällt ein Strang, bleibt der andere. Eine Stichleitung stirbt am Ende zuerst.
Gefälle
Die Leitung fällt zum Abscheider. Wasser läuft dorthin, nicht in den Abgang der Pistole.
Abgang von oben
Die Entnahme geht nach oben aus der Leitung und dann hinunter zum Regler. Kondensat bleibt in der Sammelleitung.
Behälter als Puffer
Kurze Hübe der Bühne und der Abzug der Pistole kommen aus dem Behälter. Der Verdichter sieht den Mittelwert, nicht jeden Stoß.
Ein und Aus
Der Verdichter schaltet über einen Druckbereich, nicht bei jedem zehntel Bar. Der Bereich wird mit den Verbrauchern gesetzt.
Wärme weg
Die Verdichtung heizt die Luft. Ohne Nachkühler trägt die Leitung Wasser, das erst an der kalten Wand ausfällt.
Zwei Qualitäten
Werkstatt
Schlagschrauber, Hebebühne, Blaspistole. Wasser und grobes Öl müssen weg. Eine Aktivstufe an jedem Abgang ist meist Aufwand ohne Nutzen. Der Regler sitzt am Verbraucher.
Lack
Eigener Abgang, eigener Regler, Feinstfilter und, wenn das Lacksystem es verlangt, Trocknung und Aktivstufe. Dieser Strang wird nicht mit der Bühne gemischt. Der Druck an der Pistole ist der der Kabine, nicht der des Netzes.
Berichte
Der Druck von gestern ist nachlesbar.
Netzdruck
Verlauf am Behälter: wann er fiel, weil zu viele Verbraucher gleichzeitig liefen.
Laststunden
Wie lange der Verdichter unter Last stand. Daraus folgt die Wartung, nicht aus dem Kalender allein.
Temperatur
Verdichterstufe und Trockner. Eine heiße Maschine liefert feuchte Luft, auch wenn der Druck stimmt.
Abgänge
Druck an der Kabine getrennt vom Druck an der Bühne, wenn beide Regler überwacht werden.
Störungen
Übertemperatur, Motorschutz, Trockner außerhalb des Bereichs. Mit Uhrzeit.
Ausgabe
Am Schrank und als Datei für die Werkstatt. Dieselbe Sprache wie der Bericht der Kabine.
Was gerechnet wird
| Gleichzeitige Verbraucher | Pistole, Bühne, Werkzeug | Ihre Liste, nicht ein Mittelwert |
| Leitungslänge | Druckverlust bis zum letzten Abgang | Grundriss |
| Luftqualität | Werkstatt oder Lack | Ihr Lacksystem |
| Behälter | Ob einer schon steht | Bestand |
| Raum | Zuluft und Wärmeabfuhr | Nebenraum oder Halle |

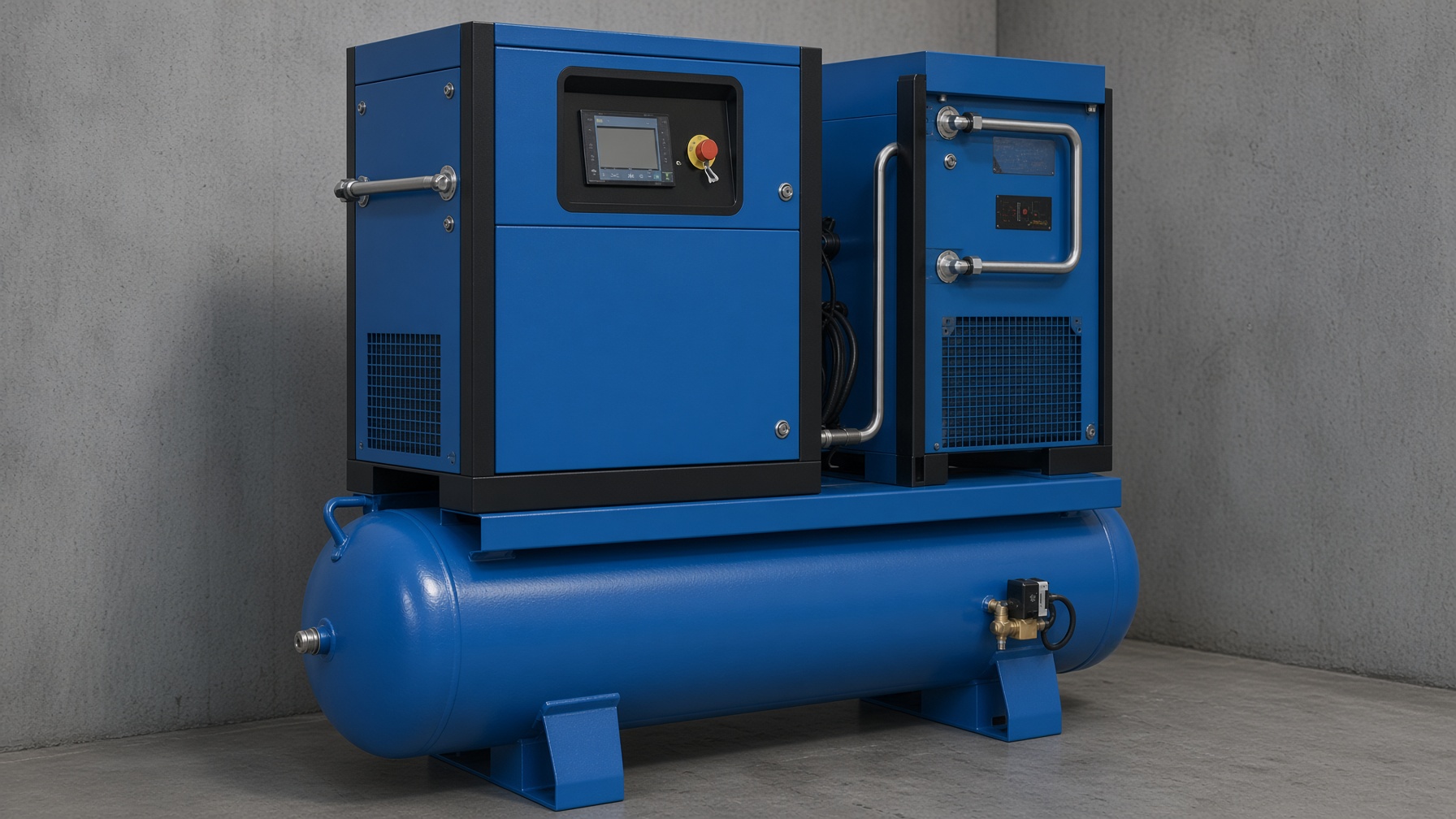

ACS · Werkstatt
Kompression, Reserve, Trocknung und Ablass auf einer Plattform.
Das ACS steht auf einem liegenden Kessel. Schrank, Steuerung, Trockner und elektrischer Ablass sitzen darauf, nicht als lose Geräte in der Ecke. Die deklarierte Konfiguration ist 10 HP, 150 PSI, 71 gal und eine Trocknung von 35 CFM.
10 HP
Schraube
150 PSI
Arbeitsdruck
71 gal
Liegende Reserve
35 CFM
Trocknung
66 dB
Schall, deklariert
220 V
3 Phasen, 60 Hz
Fünf Stufen, ein Satz
Von der Umgebungsluft zum Werkzeug.
01
Kompression
Schraubenmodul und Steuerung im Schrank.
02
Reserve
71 gal puffern die Schwankung, bevor die Leitung zieht.
03
Trocknung
Automatische Aufbereitung, 35 CFM.
04
Ablass
Elektrische Kondensatabfuhr am unteren Kessel.
05
Verteilung
Ringnetz, enthalten in dieser Konfiguration.
Netz 10 × 2
Zehn Punkte, zwei Ausgänge, blaue Rohrleitung.
Der Ring führt in beide Richtungen. Jeder Ausgang der enthaltenen Konfiguration bekommt eine FRL-Einheit: absperren, filtern, regeln, anzeigen, kuppeln. Andere Netze werden nach Gleichzeitigkeit, Druck, Weg und Wachstum neu gerechnet, nicht stillschweigend verlängert.
Werkzeug
Schlagschrauber und pneumatische Geräte an einem beschrifteten Abgang.
Reifen
Füllen und Räderservice, mit lokalem Regler.
Karosserie
Vorbereitung und Finish, nicht ein offener Schlauch quer durch die Bahn.
Elektrik
Eigener Anschluss, Schutz, Führung und Erde. Not-Aus an der Front.
Raum
Ebene, belüftet, Zugang zu Paneelen, Filter, Trockner und Ablass.
Pflege
Startprüfung, Kondensat, Abschalten mit Druckentlastung. Handbuch und Filterkit liegen bei.
Drei Größen, eine Kette
Dieselbe Schraube. Anderer Kessel, anderes Netz.
Kompakt
ACS-C
7,5 HP, 150 PSI, 60 gal, Trocknung 24 CFM. Ring mit sechs Punkten und zwei Ausgängen. Für eine kurze Reihe, nicht für die volle Halle.
Werkstatt
ACS
10 HP, 150 PSI, 71 gal, Trocknung 35 CFM, elektrischer Ablass, 66 dB. Ring 10 × 2, FRL an jedem Ausgang, 220 V, drei Phasen, 60 Hz. Das ist die gelieferte Werkstattmaschine.
Hoher Bedarf
ACS-H
15 HP, 150 PSI, 120 gal, Trocknung 55 CFM. Ring mit vierzehn Punkten. Für den Fall, in dem ACS-C und ACS die Gleichzeitigkeit nicht mehr tragen.
Ein Netz wird nicht still verlängert. Wer von zehn auf vierzehn Punkte geht, wechselt die Maschine oder lässt den Volumenstrom neu rechnen. Lack und Schlagschrauber bleiben getrennte Abgänge, auch auf der größeren Schraube.
Im Betrieb
Was jeden Morgen entschieden wird.
Start
Ölstand, wenn die Bauart ihn hat, Ventile, Anzeige, Not-Aus frei. Dann erst der Lauf.
Kondensat
Der elektrische Ablass arbeitet. Einmal am Tag wird geprüft, ob er wirklich abführt. Ein voller Abscheider erklärt Wasser in der Pistole.
Druck am Abgang
Der Regler der Kabine wird auf den Lack des Tages gestellt. Der Regler der Bühne bleibt der der Bühne.
Temperatur
Eine heiße Stufe liefert feuchte Luft, auch wenn das Manometer stimmt. Trockner und Nachkühler gehören zur Runde.
Leck
Ein Zischen am Ring ist verlorene Leistung. Es wird gesucht, bevor die nächste Größe bestellt wird.
Abschalten
Absperren, Druck nach Handbuch entlasten. Ein unter Druck stehender Kessel ist kein Feierabend.
Technik, kurz gefragt
Warum ein Ring?
Jeder Punkt wird von zwei Seiten gespeist. Eine Stichleitung verliert am letzten Abgang zuerst.
Warum der Abgang nach oben?
Kondensat bleibt in der fallenden Leitung. Die Pistole nimmt Luft, kein Wasser.
Ist 150 PSI der Druck an der Pistole?
Nein. Das ist der Druck der Maschine. Zerstäuberluft, Hornluft und Materialdruck setzt der Regler am Abgang, nach dem Lack.
Gehört der Trockner zur Werkstattmaschine?
Beim ACS ja: 35 CFM auf derselben Plattform, plus elektrischer Ablass. ACS-C und ACS-H haben ihre eigene Trocknung, 24 und 55 CFM.
Darf die Kabine am Schlagschrauber hängen?
Nein. Der Lackstrang hat eigene Filter und eigene Regler.
Konfigurationen
Zehn Schrauben. ACS bleibt die Werkstattgröße.
KompaktACS-CKleinere Schraube für sechs Arbeitsplätze. Eigener Kessel, eigene Trocknung, eigenes Netz.WerkstattACSSchraube auf liegendem Kessel: 10 HP, 150 PSI, 71 gal, Trocknung 35 CFM, elektrischer Ablass und Ringnetz 10 × 2.Hoher BedarfACS-HGrößere Schraube für vierzehn Plätze. Gleicher Aufbau, anderer Kessel, andere Luftmenge.EinstiegACS-5Kleinste Schraube der Linie für vier Arbeitsplätze.Großer RingACS-20Schraube für achtzehn Arbeitsplätze. Gleicher Aufbau, größerer Kessel.Höherer DruckACS-2525 HP mit 175 PSI für Hallen, die am Abgang mehr Druck brauchen.Zwei HallenACS-3030 HP für eine große Halle oder zwei Ringe an einem Satz.DrehzahlACS-VARSchraube mit Drehzahlregelung zwischen 7,5 und 15 HP. Der Satz folgt dem tatsächlichen Verbrauch.Zwei MaschinenACS-DUPZwei Schrauben zu 10 HP auf einem gemeinsamen Ring. Eine kann stehen, die andere hält den Druck.Nur LackACS-LACK10 HP nur für den Lackstrang: größere Trocknung, kein Werkzeug auf demselben Abgang.
